1.1

Klausimas:

Kodėl visos jungtys ir valdymo kabeliai turi dvi vardinės įtampos ribas, pavyzdžiui, U0/U 300/500 V?


Atsakymas:

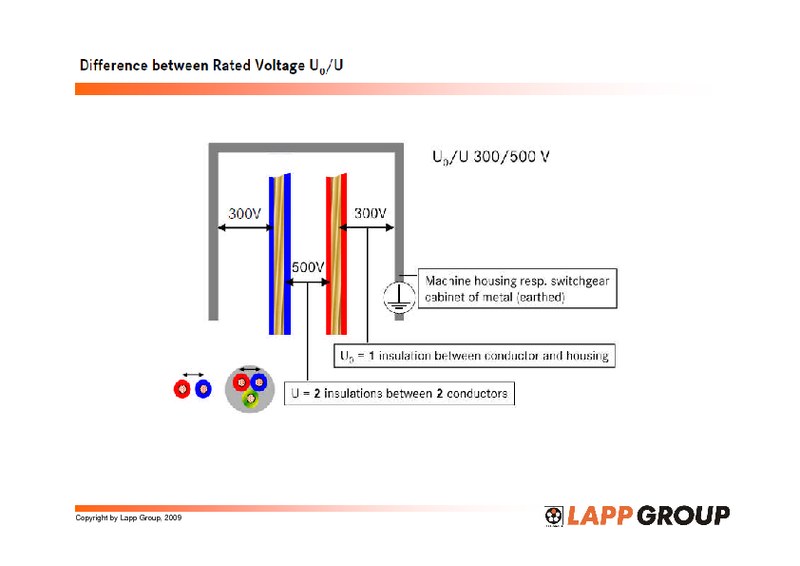

Kabelio vardinė įtampa yra įtampa, kuria paremta kabelio konstrukcija ir bandymai elektros įtampos patikrinimų metu. Ji nurodoma dviem įtampos vertėmis: U0/U.
Daugelio ÖLFLEX® jungimo ir valdymo kabelių vardinė vertė yra U0/U 300/500 V.
• U0 – tai įtampos tarp laido, kuriuo teka elektros srovė, (gyslos) ir įžeminimo efektinė vertė. Įžeminimas gali būti metalinis kabelio apvalkalas (vario pynė) arba įžeminta terpė, pavyzdžiui, metalinis prietaiso korpusas ar valdymo spinta.
U0 vertė yra mažesnė nei U vertė, kadangi elektros izoliacijai naudojamas tik vienas izoliacijos sluoksnis tarp varinio laido, kuriuo teka srovė, ir supančios metalinės terpės.

• U – tai įtampos tarp dviejų laidų, kuriais teka elektros srovė, (gyslų) daugiagysliame kabelyje ar viengyslių laidų sistemoje, efektinė vertė.
U vertė yra didesnė už U0 vertę, kadangi visuomet yra du elektros izoliacijos sluoksniai tarp dviejų varinių laidų, kuriais teka elektros srovė, daugiagysliame kabelyje ar tarp dviejų viengyslių laidų komutacinėje spintoje.

Elektros įtampa matuojama voltais (V).
